2G-GTE 2nd Season　その３

不具合の検証　その３

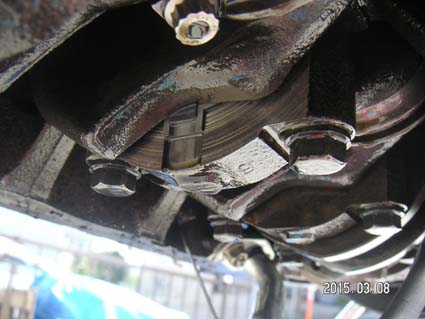

ちょっと作業がしにくいですがまずは親メタルを見ていきましょう。と、その前に私が一番心配しているスラストメタルから確認します。スラストメタルが脱落してクランクが前後に動いて振動源となっているのではないかという推測です。

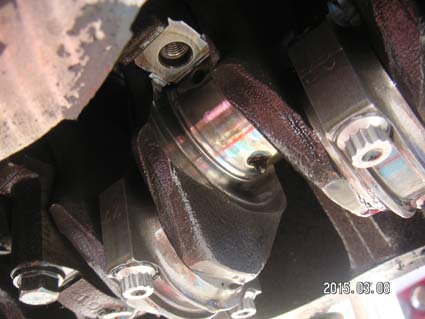

写真の通り脱落などしていませんでした。ちゃんと台座の上に収まっており、ガタツキなどもありません。当然無加工の反対側も問題なし。

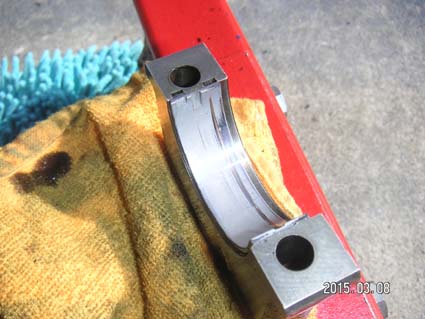

それでは1番の親メタルから。かなり傷が入っています。クランク側に傷が入っているので仕方ありませんが振動の原因となるような摩耗ではないと思います。

2番。1番より深い傷はありませんが両端が摩耗しています。でも振動の原因となるようなものではないと思います。

3番。状態は2番よりは良いですがやはりクランクに傷があるため傷が入っているようです。

4番。これはかなり状態が良いですが3番と同じく若干編摩耗しています。

ちなみに4番のジャーナルの状態はこんな感じ。スラストメタルが当たっていた部分は組み付け時以上に鏡面になっていました。完全に復活している気がします。

5番。傷はもちろん編摩耗も無いようです。

6番。5番と同じ状態です。

7番。5番以降はクランクに傷など無かったので当然の結果でしょう。 1～3番はクランクの傷が転写されている状態でした。厳密にいうとクランクの傷のエッジ部分がメタルを攻撃しているのではないかと思います。しかしメタルが回ってブローしているとか、異常摩耗してジャーナルとの間に隙間が出来て振動しているとかそんな形跡は無かったです。

-------------------------------

予想外の子メタルが逝ってる？。

-------------------------------
